实验原理
判别标准：
两位8421BCD码相加，如果
产生进位 (设由此产生的进位为C_Flag_1)
Or
出现A-F (设由此产生的进位为C_Flag_2)
则CF=1
解决方法：
加六补正
当出现 A-F 时
因为输入都是0-9，此时不产生进位标志，即 C_Flag_1 = 0
| S4 | S3 | S2 | S1 | C_Flag_2 |
|---|---|---|---|---|
| 1 | 0 | 1 | 0 | 1 |
| 1 | 0 | 1 | 1 | 1 |
| 1 | 1 | 0 | 0 | 1 |
| 1 | 1 | 0 | 1 | 1 |
| 1 | 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 | 1 |
利用逻辑转换器得到最简与或表达式：
注：A-S4 B-S3 C-S2 D-S1
于是有 C_Flag_2 = S4S2 +S4S3
是否需要进位，则 C = C_Flag_1 or C_Flag_2
显然，可以使用一扇或门达成目的。
实验结果

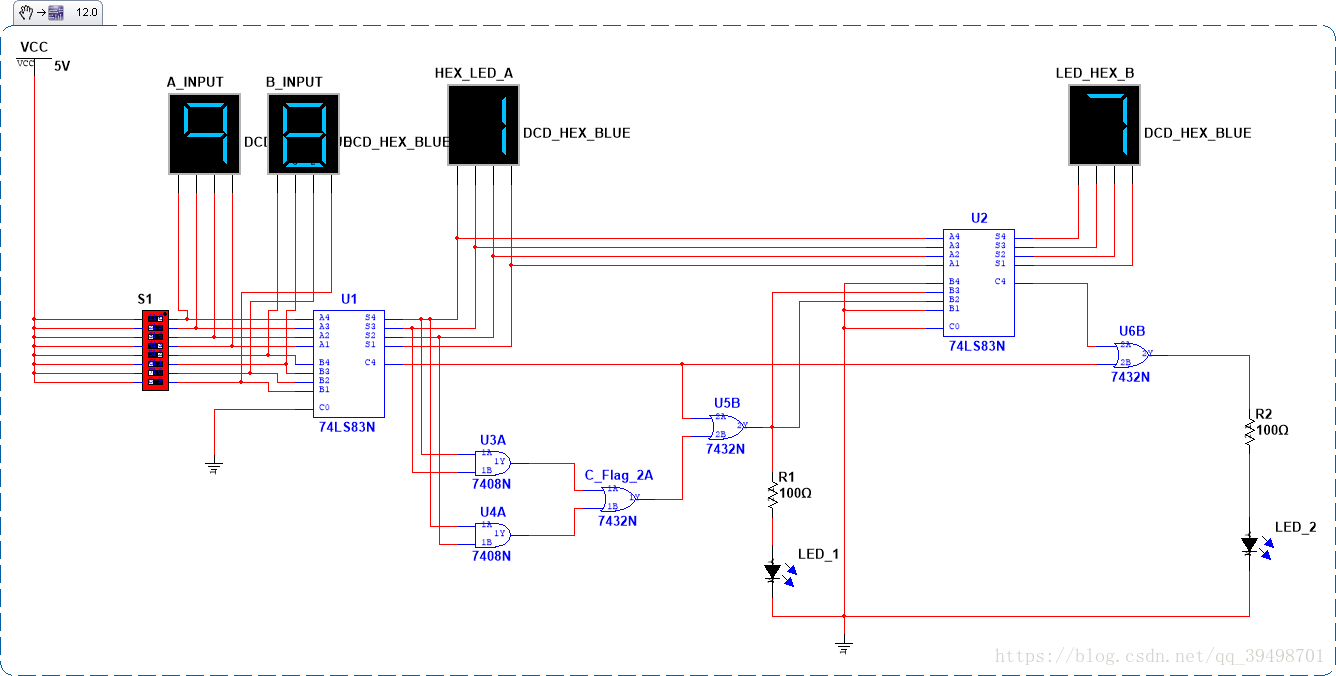

最后电路如上图，各模块简介：
74LS83N - TTL加法器
A_INPUT数码管 A输入
B_INPUT数码管 B输入
HEX_LED_A数码管 无补正时的值
HEX_LED_B数码管 补正后的值
LED_1 判断是否需要加六补正的标志，若进位，则LED亮
LED_2 判断最终结果是否需要进位的标志，若进位，则LED亮
